一、DY-35/Z電磁式電壓繼電器概述

   1.DY-35/Z電磁式電壓繼電器用途

    DY-35/Z電磁式電壓繼電器主要用于電力系統繼電保護線路中，作為低電壓閉鎖的動作元件。

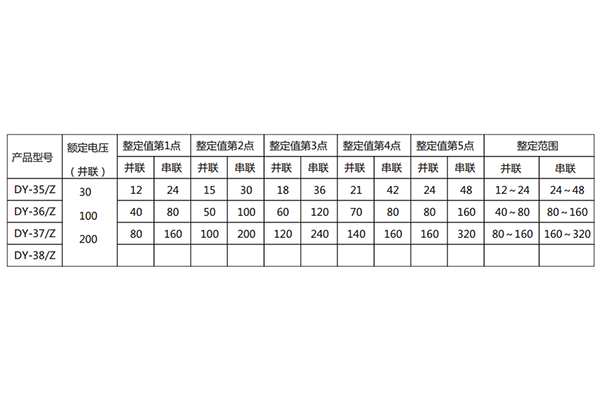

    2.DY-35/Z電磁式電壓繼電器規格及整定范圍如下表1

二、DY-35/Z電磁式電壓繼電器結構及其特點

    DY-35/Z電磁式電壓繼電器為插拔式結構，嵌入式安裝，并有透明的塑料外罩，可以方便地觀察繼電器的電壓整定值及規格，安裝方式亦為凸出式安 裝。插拔式結構便于調整和維修，繼電器出廠時，工廠提供安裝和接線的成套零件及按合同供給的備品備件。

三、DY-35/Z電磁式電壓繼電器動作原理

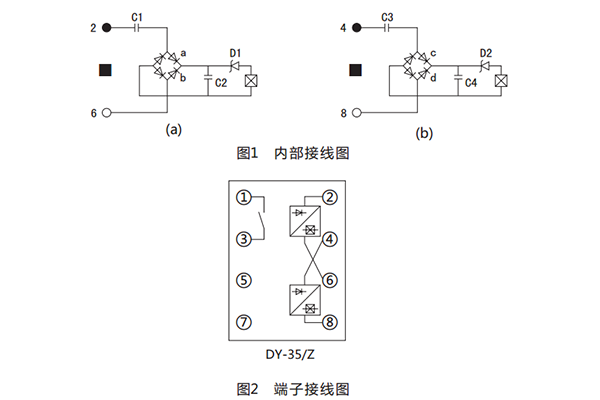

    DY-35/Z電磁式電壓繼電器采用整流型原理，磁系統有兩個線圈，線圈出頭接在整流橋輸出端，兩個整流橋輸入端接在底座端子②、⑥、④、⑧上，用戶可 根據需要串、并聯，因而可使繼電器整定范圍變化一倍。 繼電器銘牌的刻度值及額定值是線圈并聯時的，轉動刻度盤上的指針，以改變游絲的機械反作用力矩，從而可以改變繼電器的動作值。 繼電器內部接線圖如圖1，端子接線圖如圖2。

四、DY-35/Z電磁式電壓繼電器的電氣原理及工作原理

    1.電氣原理

    電氣原理圖同內部接線圖

    其中：C1 C3--作為降壓元件用

          C2 C4--作為濾波用

          D1 D2--改善返回系數

    2.工作原理

    交流電壓經整流濾波后加在電磁型電壓繼電器的線圈兩端，線圈所產生的電磁力矩與游絲的反作用力矩相比較而動作。由于交流電壓經整流濾波 后避免了電壓過零點，從而避免了因其產生的電磁力矩因電壓過零而引起的抖動現象，提高了電壓繼電器工作的可靠性。

五、DY-35/Z電磁式電壓繼電器主要指標

    返回系數不大于1.25。

    動作電壓一致性不大于5％。

    動作時間不大于0.15s，即當工作電壓為0．5倍整定電壓時的動作時間不大于0.15s。

    整定值誤差不超過±5％。

六、DY-35/Z電磁式電壓繼電器接線與調試

    所需儀器：交流電壓表一只(0.5級)，交流調壓器一臺。

    a） 接線圖如圖

    b） 調試：從最小整定值開始，即先將指針指向最小整定值處，檢查接線無誤，并將調壓器調至零，接通電源，調調壓器使其電壓逐漸增大至高 于整定值，然后再慢慢減小電壓觀察其動作，記錄動作值，然后調大電壓記錄返回電壓，從而計算出返回系數。然后將指針指向第二、三、四、五點 整定值處。如上調試。

七、DY-35/Z電磁式電壓繼電器外形及開孔尺寸
