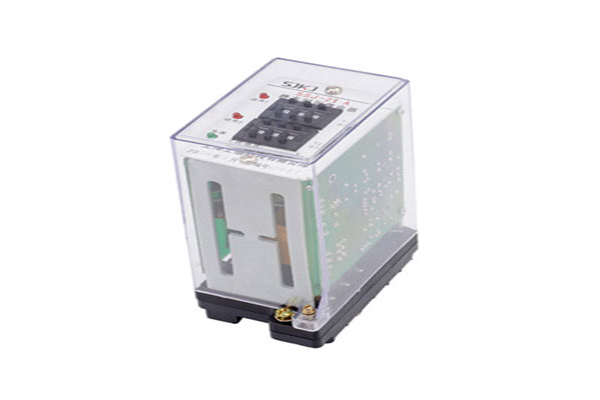

一、SSJ-21B靜態繼電器的概述

          SSJ-21B靜態時間繼電器用于電力系統二次回路繼電保護及自動控制回路中,作為延時裝量使被控元件得到所需延時。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間準確、整定直觀方便、范圍寬,工作電源采用開關電源變換,交直流通用,完全可替代電磁型時間繼電器。該繼電器的延時范圍是0.1-99.9s，觸點類型為雙延時。

二、SSJ-21B靜態繼電器的工作原理

1、SSJ-21B靜態時間繼電器延時精度遠高于DS型電磁式時間繼電器,能滿足電力系統繼電保護中縮短保護時間級差的要求,是目前時間繼電器理想的更新?lián)Q代產品。該繼電器外形結構和內部接線、工作方式、整定范圍與DS系列時間繼電器相同,僅整定方式不同,拔碼開關的三位數乘以0.01 s或0. ls時間時基即為整定時間,改變整定值無需進行校驗。

2、SSJ-21B靜態時間繼電器為動作延時型數字時間繼電器,由進口CMOS集成電路構成,繼電器由振蕩器、分頻器和三級脈沖計數器組成,通過BCD碼拔碼開關整定延時值。

3、SSJ-21B靜態時間繼電器通常不帶電,施加額定電壓后,繼電器內部瞬動繼電器動作、同時晶振起振,產生時鐘脈沖,經分頻后由計數器計脈沖數,當所計脈沖數達到延時整定值時,觸發器翻轉,驅動出口繼電器動作,實現所需延時,由于采用了晶體振蕩器并增加時間補償預置電路,對于極短的延時值也嚴格符合整定值,具有極高的精度。

4、繼電器的雙延時回路延時相對獨立,并各自驅動一個執行繼電器,所以兩個執行繼電器的動合觸點按延時長短,可作為繼電器的中止和滑動觸點使用,但滑動觸點閉合后,其閉合狀態一直保持到繼電器失電返回為止,如用戶需滑動觸點閉合一定時間后立即返回,訂貨時需特別注明,并提出滑動角更點的閉合持續時間。

5、繼電器原理圖見圖1。

三、SSJ-21B靜態繼電器的技術要求

1、額定值及規格見上表。

2、延時準確度

a、延時整定值的平均誤差:在基準條件下,繼電器延時整定值平均誤差絕對值不大于整定值的0.1%+3ms;平均誤差= (5次測量平均值一整定值)/整定值 x100%。

b、延時一致性:在基準條件下,繼電器延時一致性不大于整定值的(3-10ms)。

c、 在-10~ 50°C的溫度下,任一延時整定值的平均誤差(包含一致性)的絕對值不大于整定值的0.1%+5ms。

3、工作電壓:動作電壓不大于額定電壓的70%時,繼電器應可靠工作。

4、繼電器的返回時間

切斷電器電源,出口觸點返回至起始位置的時間,對于使用直流電源工作的品種,應不大于25ms。

5、繼電器的返回電壓

降低繼電器電壓不小于額定電壓的10%時 , 繼電器觸點應可靠返回 。

6、功率消耗

DC48V,不大于2W;

DC110V或AC100~127V, 不大于4.5W(6.5VA)

DC或AC220V,不大于8.1W(13VA)。

7、熱性能要求

本系列繼電器可長期通電工作,當環境溫度為50°C時,可長期承受1.1倍額定電壓值。

8、電源工作特性:電源緩慢升降、突然通/斷電或通過料動觸點供電 ,繼電器能夠正常工作,并且無零秒出口及瞬動出口現象。

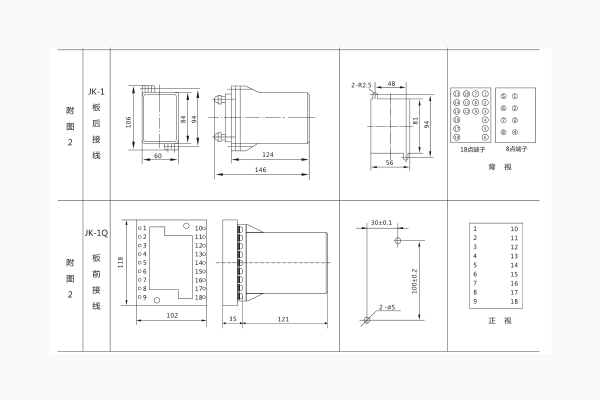

四、SSJ-21B靜態繼電器的開孔尺寸

SSJ-20采用JK-1殼體，如下圖所示
