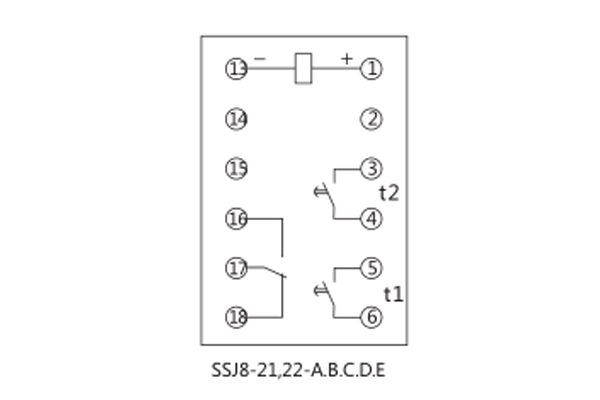

一、SSJ8-22B時間繼電器接線圖

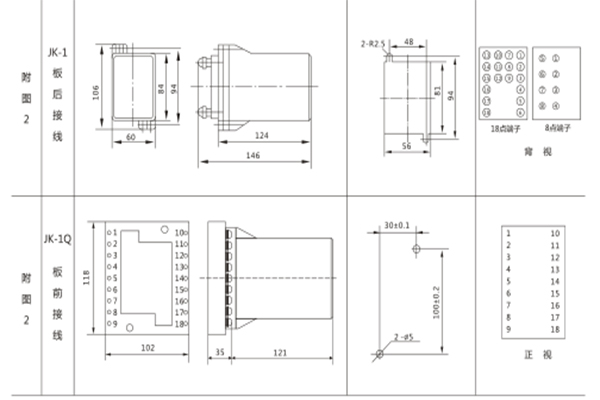

二、SSJ8-22B時間繼電器開孔尺寸

三、SSJ8-22B時間繼電器主要基礎參數

1.延時范圍

    A： 0.04~9.99S級差為0.01S

    B： 0.1~99.9S級差為0.1S

    C：1~999S級差為1S

    D：1~999M級差為1M

    E：1~999H級差為1H

    2.延時一致性在基準條件下：

    a)延時整定為0.04s~0.99s時，一致性不大于3ms；

    b)延時整定大于或等于1s時，一致性不大于(0.1%整定值+3ms)；

    3.延時整定誤差在基準條件下，平均誤差不大于(0.1%整定值±3ms)。

    4.返回時間:繼電器返回時間不大于25ms。

    5.功耗:在額定電壓下，繼電器功率消耗不大于10W。

    6.觸點性能在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流電路中，斷開容量為30W；在電壓不超過250V，電流不超過5A，功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為250VA。 繼電器的電壽命為104次。

    7.介質強度

    繼電器各導電路對外露的非帶電金屬部分及外殼之間，應能承受2kV（有效值）, 50Hz的交流試驗電壓，歷時1min的試驗，應無絕緣擊穿或閃絡現象。

四、SSJ8-22B時間繼電器使用方法

動作時間整定由獨立的兩組三位8421碼撥盤開關構成，其整定公式為： t= k×T（ s）（其中k為整定系數， T為撥盤開關的整定數字）。 例如：對SSJ8-11-21A， k值為0.01,若將T整定為357，則整定時間為0.01×357=3.57（ s）；再如將T整定為009，則整定時為0.01×9=0.09（ s）
