在射頻電路中，通常需要會根據定時或其他觸發器來打開或關閉一個或多個電路。在某些情況下，這是一次單個電路，另外，它也是同時存在的多個電路?，F(xiàn)在有各種各樣的射頻開關類型，包括固態開關、微機電（MEMS）開關、二極管開關、手動開關和古老的機電繼電器（EMR）。今天我們就一起來了解一下機電繼電器和繼電器開關。

（一）基礎知識

EMR有時被稱為EMR開關，這是對射頻行業中一些令人困惑的術語的認可，有些多余。在射頻開關的情況下，除手動射頻開關外，大多數類型的開關都是繼電器，因?yàn)樗鼈兛梢赃h(yuǎn)程激活。然而，在大多數情況下，射頻開關通常只是被稱為開關，EMR是其中的一個子類。

EMR是一種開關，根據EMR類型，它使用電磁開關通過控制柱塞來打開或關閉連接，柱塞的接觸面在激活或非激活時橋接電路路徑。常閉（NC）EMR類型在激活時為開路，常開（NO）EMR在激活時閉合，否則為開路。EMR還可用于射頻以外的各種其他應用，包括機器人、控制電路、電源等的工業自動化。

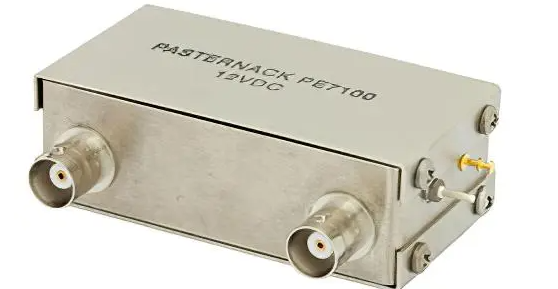

A/B同軸機電式繼電器開關，DC~1000MHz，**功率5W，12V，BNC

射頻EMR與其他工業EMR設備之間的區別在于，射頻EMR的設計具有阻抗匹配端口電路路徑，指定從直流到兆赫茲到數十千兆赫茲的操作。 射頻 EMR在各種頻率下也具有有限的功率處理，通常由于開關內部的導電通路和觸點的大小，EMR的**操作頻率越高，功率處理就越低。

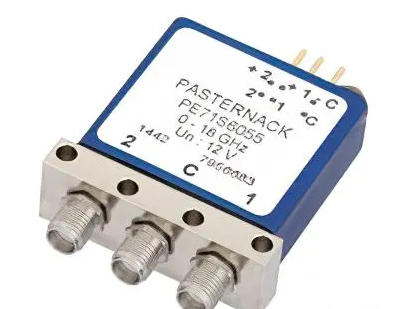

SPDT機電式繼電器開關，帶閉鎖執行器， DC~18 GHz，**功率 功率 240W， 12V 28V 指示器，自切斷， SMA

許多 EMRs的主要考慮因素是熱切換。這是在射頻刺激下進行切換的行為。在大多數情況下，熱交換能力導致的射頻額定功率遠低于典型的功率處理。其他考慮因素包括EMR的額定切換周期數。通常，射頻EMR的額定周期為數百萬次，介于200萬至1000萬次之間。射頻EMR開關比固態甚至較新的MEMS開關更受歡迎，因?yàn)樗鼈兙哂刑貏e低的插入損耗和優越的隔離性。

（二）Pasternack

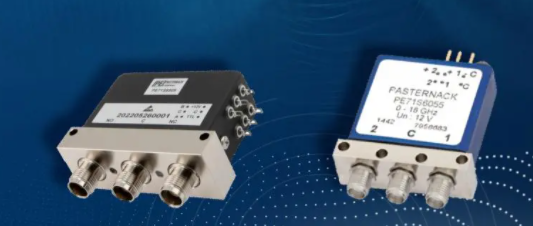

Pasternack同軸射頻電動機械繼電器開關（射頻繼電器）為一種無源微波器件，其通過一組傳輸路徑發送高頻射頻信號，并在同一時間使用相同設備進行各種測試。我們提供的各種射頻繼電器開關構型包括50歐姆和75歐姆單刀雙擲（SPDT）開關、雙刀雙擲（DPDT）開關、單刀四擲（SP4T）開關、單刀六擲（SP6T）開關、單刀十?dāng)S（SP10T）開關、A/B同軸射頻繼電器和‘轉換’ 電動機械射頻開關。我們的許多射頻電動機械繼電器開關均符合RoHS 和REACH規范。

SPDT 機電繼電器故障安全開關，直流至 12.4 GHz，50W，12V，指示器，TTL，TNC

50歐姆同軸機電繼電器開關帶有SMA、BNC與N型連接器，而75歐姆同軸機電繼電器開關只帶BNC與N型連接器。我們的寬波段射頻機電繼電器開關的頻率范圍從直流到18GHz，取決于產品的型號與類型，并且寬波段射頻機電繼電器開關具有極低的電壓駐波比。Pasternack 射頻機電繼電器開關的額定功率介于5瓦特與275瓦特之間，并且根據產品的型號還具有一些諸如指示器（I）、鎖存（L）、自切斷（S）、熱切換（H）、脈沖鎖存（P）、終止（T）和晶體管-晶體管邏輯電路（TTL）的附加功能。
