繼電器觸點串聯： 繼電器觸點串聯使用時允許保持一定的電流通過，而且可以增加電壓值，原因是繼電器的電弧被分成一定數量的小電弧，而具體情況還要根據實際繼電器是幾極串聯連接所決定。串聯繼電器觸點還能減少觸點侵蝕，從而提高觸點的使用壽命。一般用于直流負載。

繼電器觸點并聯：

由于機械工差，所有繼電器內的觸點不會同時閉合或者斷開，并聯繼電器的觸點既不會增加繼電器的閉合容量也不會增加斷開容量。下列實例中給出的連接方式為繼電器觸點閉合或斷開容量增加的上限值。

并聯連接繼電器可以用來增加觸點的連續（熱）電流。

繼電器AC-1增加電流如下：

- 并聯兩極： Ie AC-1 x 1,8

- 并聯三極： Ie AC-1 x 2,5

為了避免電流不平衡，我們建議只并聯連接鄰近的線路。

例如，用兩個三級接觸器并聯三相系統中的每一相：

L1相：連接第一接觸器的L1級和L2級

L2相：連接第一接觸器的L3級和第二接觸器的L1

L3相：連接第二接觸器的L2級和L3級

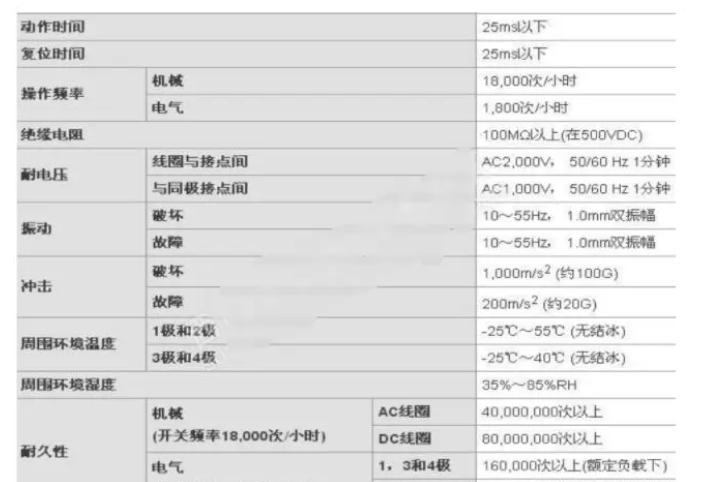

從這個圖可以看出，針對OMRON的LYJ繼電器，直流線圈的機械使用壽命是交流的使用壽命2倍，所以在選用繼電器時，如果動作頻繁還是盡量使用直流線圈的繼電器。

此外繼電器的電氣壽命遠低于機械壽命。

一般情況下如觸點組越多的繼電器過電流能力就比較差，機械壽命及電壽命相對于觸點組少的要差，所以只要條件允許情況下盡量使用觸點組少的。我一般情況下都是選用2組觸點的繼電器，不使用3,4組的繼電器。1樓的圖有參數的。
