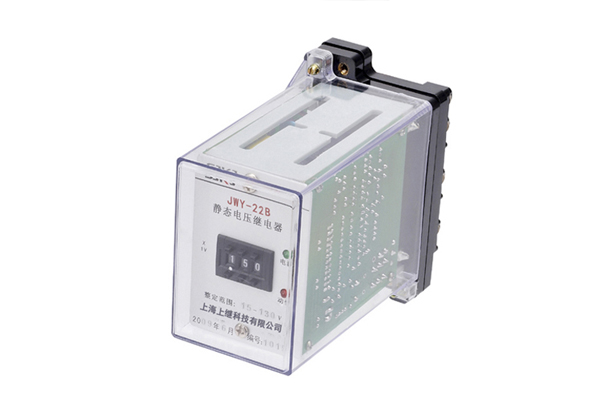

一、JWY-22B電壓繼電器概述

    1、JWY-22B電壓繼電器用于發電機，變壓器和輸電線的繼電保護裝置中, 作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬，且作為低電壓繼電器使用無抖動現象，無需直流輔助電源完全可以替代電磁型電壓繼電器。

    2、JWY電壓繼電器分為三個系列：JWY-10、JWY-20、JWY-30，可分別替代 DJ-100、DY-20C、DY-30等系列電磁型 電壓繼電器。JWY 系列集成電路電壓繼電器采用撥碼開關整定電壓值，用數字倍率開關切換，改變后無需校驗。

二、JWY-22B電壓繼電器型號分類及其含義

三、JWY-22B電壓繼電器技術參數

    1、交流額定值：100V/50Hz

    2、過載能力：交流回路允許長期接通1.2倍額定值。

    3、電壓整定范圍：15-240V、80-440V，級差為1V。

    4、功率消耗： a、交流回路功耗小于1.5VA(交流額定值100V時)

    5、整定誤差

    a、在整定范圍內，整定平均誤差的絕對值不大于3%，平均誤差=(5次測量平均值-整定值)/整定值×100%。

    b、在基準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

    c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的4%。

    6、動作時間

    a、過電壓繼電器：1.2倍整定值的動作時間不大于40ms；2倍整定值的動作時間不大于35ms；

    7、返回系數

    a、過電壓繼電器返回系數為0.85~0.95；

    b、低電壓繼電器返回系數為1.02~1.12。

    8、返回時間：不大于27ms。

四、JWY-22B電壓繼電器內部接線及外引接線圖（正視圖）

五、JWY-22B電壓繼電器外形及開孔尺寸
