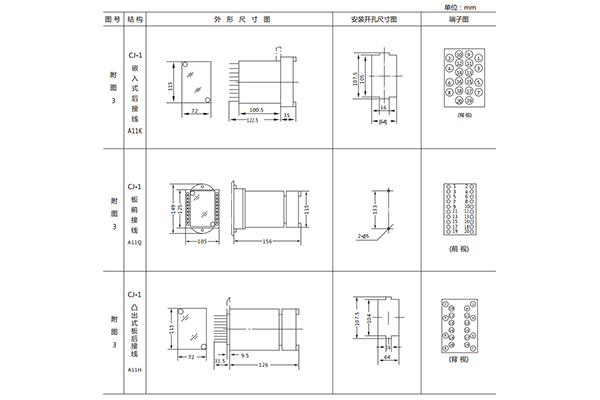

一、JY-3/2電壓繼電器外形尺寸及開孔尺寸

二、JY-3/2電壓繼電器產品價格
    公司一貫以“合理的價格，高質量的產品，準時的交貨期，良好的信譽服務”為基本準則。本公司期待成為你忠實的朋友和合作伙伴，共創互惠雙贏的未來！更多價格詳細內容請來電咨詢：021-57233089，如有任何疑問可以在線聯系公司客服。

三、JY-3/2電壓繼電器主要技術參數

    ●額定值：直流電壓額定值(接蓄電池)200V(③為正極；⑨為負極)

    ●整定范圍：主回路(①、⑨端子之間，即控制母線電壓)電壓整定范圍為：180~240V；副回路（⑤、⑦與⑨端子之間，即充電機電壓和 合閘母線電壓)動作電壓整定范圍為：180~360V。

    ●動作一致性：不大于3％。

    ●返回系數：過電壓回路返回系數不小于0.95；欠電壓回路返回系數不大于1.05。

    ●動作時間：過電壓回路施加1.1倍整定值時動作時間為1.5s；欠電壓回路施加激勵量從整定值突變到0.5倍整定值時動作時間為1.5s。

    ●功率消耗：當電源回路施加額定值時，產品的功率消耗不大于15W(使所有繼電器都動作）。

    ●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸 出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

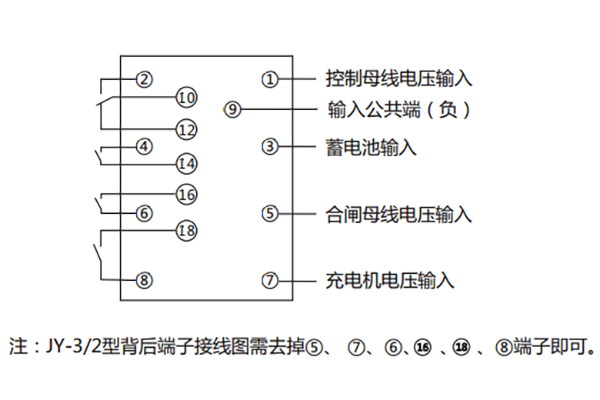

四、JY-3/2電壓繼電器內部接線及外引接線圖(背視圖)
