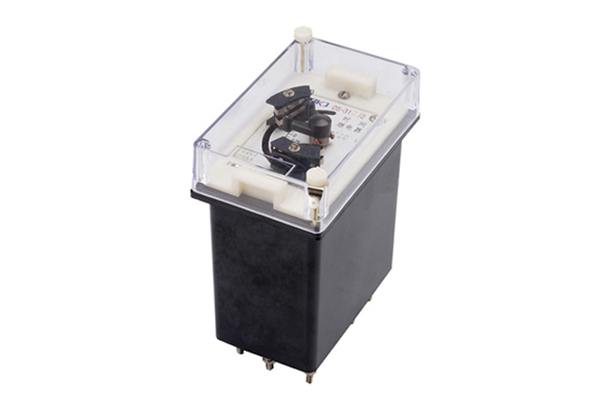

DS-31時間繼電器

一、用途

  DS-30系列時間繼電器作為輔助元件用于各種保護及自動裝置中，使被控元件達到所需要的延時，在保護裝置中用以實現主保護與后備保護的選擇性配合。

ds-31/x時間繼電器

  本繼電器為閥型電磁式繼電器，線圈裝在“ ”形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置。準備下次工作。
  本繼電器的“ ”型導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而以于DZBDZL、DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一種導磁體。
   DZY、DZB、DZS型中的220伏線圈所用導線很細，容易產生斷線，使保護裝置拒動，造成事故，主要由于膠木骨架失效后分解出的胺類對細線的浸蝕。本繼電器對此類線圈采用較粗的導線并采用非膠木骨架，從而提高了產品的可靠性。

三、結構和原理

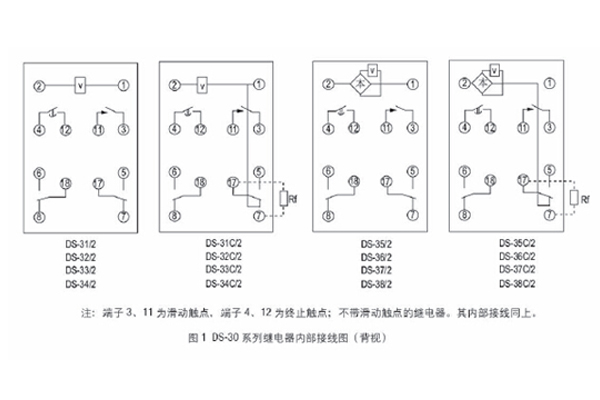

  1、本繼電器系一電磁鐵帶動一鐘表延時機構，電磁鐵可以由直流或交流電源供電，本系列中的交流時間繼電器其內部裝有橋

  式整流器，將電源整流后供給電磁鐵。每臺繼電器內均有兩付瞬時轉換觸點，一付延時主觸點（終止觸點），根據不同的規格，可以安裝一付滑動延時觸點，其延時整定值，可以等于或小于延時主觸點的整定值；繼電器由安裝及接線方式不同，同一機芯可以有兩種結構形式，即A11H為凸出安裝接線，繼電器蓋子上可以裝設拖針，以指示繼電器動作情況，（規格表中型號后帶有X的即為帶有拖針的規格）為便于維修繼電器內部有插件，在取下蓋子后即可將繼電器部分抽出。

  繼電器沒有動作時，瞬動轉化觸點閉合，延時觸點斷開，拖針指零，當向電磁鐵供電后，電磁鐵吸合，瞬時轉換觸點進行瞬時切換，鐘表機構開始轉動，延時動觸點向閉合方向移動，同時帶動拖針移動，根據延時觸點的整定滑動觸點及主觸點先后接通，主觸點接通后由于止檔限制機構的轉動，機構停止，繼電器將可長期停留在主觸點閉合的狀態下，當電源開斷后各觸點瞬時復歸至原來狀態，拖針留在該處，其指示值應符合主觸點整定值，（實際上拖針指示值應稍大于主觸點整定值，因?yàn)橛|點在接通后仍可滑行一段距離，另外當電源在延時未完了時斷電，則拖針?biāo)甘镜臅r間完全等于動觸點所產生的延時，因而拖針可指示出繼電器的復歸時間，便于分析問題）拖針可以方便的在繼電器外部復歸，將蓋子上的旋鈕以順時針方向旋轉，首先拖針碰到動觸點而停止，繼續轉動旋鈕，使刻度盤上零位對準拖針為止。

四、繼電器線圈在額定電壓下的功率消耗

  對于直流短時工作的：ds-31，ds-32，ds-33，ds-34不大于25w。

  對于直流長時工作的：ds-31c，ds-32c，ds-33c，ds-34不大于15w。
  對于交流短時工作的：ds-35，ds-36，ds-37，ds-38不大于20va。

  對于交流短時工作的：ds-35c，ds-36c，ds-37c，ds-38c不大于15va。

五、主要技術參數
1.動作值，保持值：
  a動作電壓與保持電壓不大于70％額定電壓， DZJ-200動作電壓不大于80％額定電壓，動作電壓不小于30％額定電壓， DZK-200及DZB-243不小于50％額定電流；
  b動作電流與保持電流不大于80％額定電流。
2.返回值：不小于50％額定值，DZB-200及DZS-200不小于3％額定值
