之前說了那么多關于繼電器在各個領域的應用，但部分觀眾對繼電器的應用存在一些問題。這篇文章就是來解答一些最常見的關于繼電器的問題的。

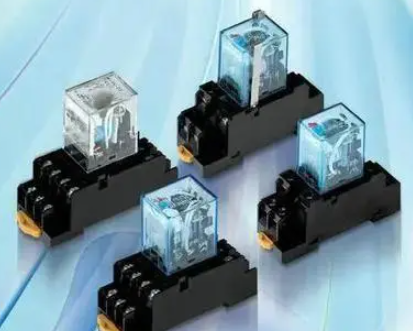

首先，什么是繼電器？

它其實就像是一個開關，但是這個開關是有兩個部分的，一部分叫“主回路”，另一部分叫“輔回路”。當我們按下開關時，“輔回路”就接通了，而“主回路”是一直接通的。這就好比我們按下電視機的遙控器上的電源按鈕時，電視就會啟動，而遙控器則會一直亮著。

然后，繼電器到底是怎么工作的呢？

它其實就是利用了電流的特性。我們知道，電流是由電荷的流動產生的。當我們按下開關時，電流就會流過“輔回路”，然后再流到“主回路”，從而接通電路。當我們再次按下開關時，電流就會流過“主回路”，然后再流到“輔回路”，從而斷開電路。

那繼電器到底有什么用呢？它的用途非常廣泛，例如可以用來控制電動馬達、燈、開關等設備。它還可以防止電涌，保護電器設備不被燒壞。除此之外，繼電器還可以用來控制開關的開閉，實現某些控制邏輯。

那么，繼電器到底有哪些常見的問題呢？

1、線圈電壓的選擇

線圈電壓的選擇，**按照設計要求來選，也可以看看溫度上升曲線，但別選低于額定工作電壓的。如果選得太低，會影響繼電器的正常工作。

我們這里說的線圈工作電壓，是指線圈兩端的電壓。如果你用放大電路來驅動線圈，一定要保證這個電壓值在規定范圍內。

如果你超過了**額定工作電壓，也會影響產品的性能。特別是在高溫的情況下，過高的工作電壓會讓線圈升溫過高，這會使絕緣材料受損，也會影響到繼電器的安全。

如果你使用的是磁保持繼電器，激勵或者復歸的脈寬應該不小于吸合或者復歸時間的三倍，否則產品就會變成中位狀態。

如果你用的是固態器件來激勵線圈，那這個器件的耐壓至少要在80V以上，而且電流漏得要小，這樣才能保證繼電器正常釋放。

2、瞬態抑制

當你切斷線圈電源的瞬間，線圈上可能會產生比額定工作電壓大30倍以上的反峰電壓，這對電子線路的損害可是很大的。

通常我們會用瞬態抑制(又叫削峰)二極管或者電阻來抵消這個反峰電壓，讓它不超過50V。但是這個方法會讓繼電器的釋放時間延長3~5倍。如果你對釋放時間有要求，可以在二極管的一端串接一個合適的電阻。

電阻激勵電源：如果電流是110%的額定電流，電源的調整率要小于10%(或者輸出阻抗要小于線圈阻抗的5%)，直流電源的波紋電壓也要小于5%。

交流電源的波形要像正弦波，波形系數要在0.95~1.25之間，波形失真要在±10%以內，頻率變化要在±1Hz或者規定頻率的±1%之內(取較大值)。

電源的輸出功率也要足夠大，至少要等于線圈的功耗。

3、多個繼電器的并聯和串聯供電

當多個繼電器并聯供電時，反峰電壓高(即電感大)的繼電器會向反峰電壓低的繼電器放電，這會讓釋放時間延長。所以**先把每個繼電器分別控制再并聯，這樣才能消除相互的影響。

不同線圈電阻和功耗的繼電器**不要串聯供電，否則線圈電流大的繼電器可能會無法正常工作。只有同型號規格的繼電器才可以串聯供電，但要注意反峰電壓會提高，需要抑制。

你可以按照分壓比串聯電阻來承受供電電壓高出繼電器線圈額定電壓的那部分電壓。

4、觸點負載

你加到觸點上的負載要符合觸點的額定負載和性質，不然很容易出問題。只適合直流負載的產品**不要用在交流場合。能可靠切換10A負載的繼電器，在低電平負載(小于10mA×6A)或者干電路下可能會不穩定。

能切換單相交流電源的繼電器不一定能切換兩個不同步的單相交流負載;只規定切換交流50Hz(或60Hz)的產品可能無法切換400Hz的交流負載。

5、觸點的接法

咱們先說觸點的并聯。這個方法雖然可以讓觸點的負荷加大，但是觸點在動作的時候并不會同時，也就是說，只有一組觸點在切換高負荷的時候，這樣很容易讓觸點出問題，可能會因為粘住或者斷開的時候損壞。

觸點并聯呢，對于“斷開”的錯誤可以降低，但對“粘住”的錯誤卻會增加。

因為觸點的錯誤主要是“斷開”，所以并聯對于提高可靠性是有好處的。特別是在設備的關鍵部位，比如那些比較重要的部分，咱們可以嘗試使用這種方式。但記住，不要超過線圈能承受的**電壓，否則可能會影響線圈的壽命，而且電壓也不能低于額定電壓的90%，否則使用起來也不穩定。

再說說觸點的串聯，這種方法可以提高觸點的負荷電壓，提升的倍數就等于觸點的組數。觸點的串聯對于“粘住”的錯誤會有所幫助，但對“斷開”的錯誤則相反。

總的來說，咱們想提高觸點的工作可靠性，不能光看數量，還要看它的負載性質、大小和失效模式。

6、切換的速度

繼電器的切換速度應該不超過10倍動作時間和釋放時間之和的倒數，否則觸點可能接不穩。

磁保持應該在規定的脈沖寬度下使用，否則可能會損壞線圈。
